常压DBD等离子运用在金属丝退火工艺的实验结果讨论
文章导读：运用常压DBD等离子给金属丝退火，是由带电粒子轰击产生的总温度（离子和电子）和中性电子的碰撞，让动能转化成热能，会不断加热金属丝表面达到退火温度，之前蜜桃精品成人影片进行了实验，接下来详细分析一下实验得出的结果：
1.常压DBD介质阻挡等离子体介电常数测量
在常压DBD介质阻挡蜜桃网站在线观看机的退火系统中，介电常数对频率的依赖性是通过测量电极接触和CLR如图4所示。电介质材料是放置在双铝电极的之间，高电压、高频函数发生器用作电源。 如图4所示，介电介电常数对介电电压的依赖性是通过电容的 ：
图5 介电常数与频率成依赖关系
图6 显示了伸长率对频率的依赖性
图7 伸长率与介电质材料的关系
图8 延伸率对介质层厚度的影响
图9 显示了伸长率和电介质直径的关系
在常压DBD介质阻挡蜜桃网站在线观看机的退火系统中，介电常数对频率的依赖性是通过测量电极接触和CLR如图4所示。电介质材料是放置在双铝电极的之间，高电压、高频函数发生器用作电源。 如图4所示，介电介电常数对介电电压的依赖性是通过电容的 ：
在平行电容的地方表示：
其中S是介电面积、d是放电间隙、εr和ε0分别是介质和自由空间的介电常数。从方程（1）和（2）的介电常数（3）可以表示为 ：

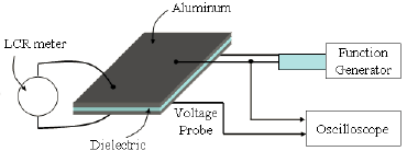

相比之下，CRL表是用来测量介电常数如图4所示：

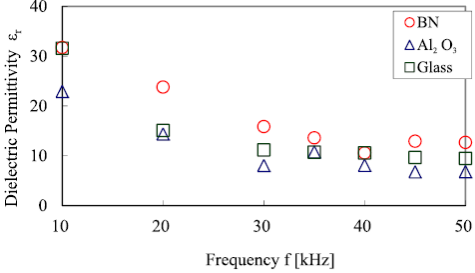

从方程（3），介电常数对频率的依赖关系如图5所示。结果表明，在常压DBD蜜桃网站在线观看机中介电常数随频率的增加而增加。在45KHz，BN（氮化硼）和Al2O3（氧化铝）的介电常数分别为12.9和6.79。
图5 介电常数与频率成依赖关系
2.常压DBD介质阻挡等离子体退火温度对频率的依赖性

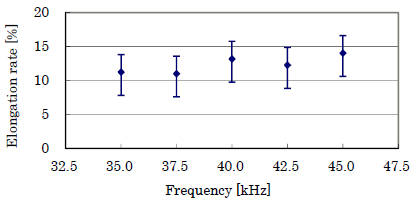

图6显示了伸长率对频率的依赖性的实验结果。结果表明伸长率和输入频率之间呈弱正相关。当频率从30千赫到40千赫，伸长率略有增加。因此，蜜桃精品成人影片估计频率对退火温度没有影响。
图6 显示了伸长率对频率的依赖性
3.常压DBD介质阻挡等离子体退火温度对介电材料的依赖性

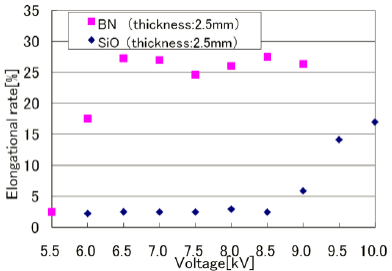

在这部分中，观察到电介质的材料对退火条件的影响。图7显示了与介电常数的延伸率的比较。
图7 伸长率与介电质材料的关系
这一结果表明，伸长率强烈依赖于介电质材料。使用氮化硼的伸长率比使用二氧化硅高。根据一些介电材料（二氧化硅，氧化铝，氮化硼和玻璃）的性能的比较，蜜桃精品成人影片承认，电介质具有较高的介电常数是更有效地达到退火温度。电介质的物理特性，如热膨胀和熔点，也很重要。例如，蜜桃精品成人影片实验用的氧化铝由于其较大的热膨胀，持续时间长的退火采用水冷电极会突然破裂。对于最佳的退火结果，氮化硼是一个很好的选择的介电材料。
4.常压DBD介质阻挡等离子体退火温度与介质厚度的关系

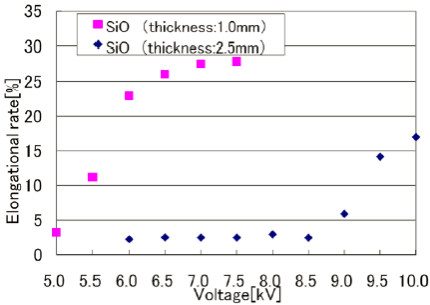

图8显示了延伸率对介质层厚度的影响。这一结果表明，退火效果强烈地依赖于介电层厚度。相比伸长率，使用薄电介质的伸长率比使用厚的更高的速率。
4.常压DBD介质阻挡等离子体退火温度与介质厚度的关系
图8显示了延伸率对介质层厚度的影响。这一结果表明，退火效果强烈地依赖于介电层厚度。相比伸长率，使用薄电介质的伸长率比使用厚的更高的速率。
图8 延伸率对介质层厚度的影响
5.常压DBD蜜桃网站在线观看机退火温度与介质尺寸的关系
图9显示了伸长率和电介质直径的关系。电介质的直径尺寸是弱影响延伸率。值得注意的是，当铜线被牵引通过反应器时，颤振运动改变了导线表面的放电间隙长度和加热点、退火结果。此外，在宽的反应器中退火的细铜丝，由于流光长度密度降低引起细导线表面出现变色和不均匀。为了获得稳定的放电状态，减少放电间隙长度通常是必要的。然而，降低反应器间隙减小了放电面积，从而降低了退火温度。
图9显示了伸长率和电介质直径的关系。电介质的直径尺寸是弱影响延伸率。值得注意的是，当铜线被牵引通过反应器时，颤振运动改变了导线表面的放电间隙长度和加热点、退火结果。此外，在宽的反应器中退火的细铜丝，由于流光长度密度降低引起细导线表面出现变色和不均匀。为了获得稳定的放电状态，减少放电间隙长度通常是必要的。然而，降低反应器间隙减小了放电面积，从而降低了退火温度。
图9 显示了伸长率和电介质直径的关系
亲，如果您对蜜桃网站在线观看机感兴趣或者想了解更多详细信息，欢迎点击蜜桃精品成人影片的在线客服进行咨询，或者直接拨打全国统一服务热线400-816-9009，蜜桃精品成人影片恭候您的来电！
公司英文网站：www.plasmapls.com
蜜桃精品成人影片推荐
蜜桃精品成人影片动态
- 紧跟前沿技术：我司总经理郭峰出席第十四届全国大气压等离子体及其应用技术研讨会
- 蜜桃精品成人影片再添国家专利！《一种等离子体处理装置》获授权，持续锻造核心技术护城河
- 等离子设备健康自查手册（真空、大气设备通用版）
- 关于昆山蜜桃精品成人影片2026年五一劳动节放假安排的通知
- 蜜桃精品成人影片受邀参与国家标准《等离子体加工机床术语》制定
- 从工业产线到稻田——昆山蜜桃精品成人影片等离子体技术如何实现“场景跨越”
- 辉光里的秘密，为何调高功率等离子体就“变色”？
- 关于昆山蜜桃精品成人影片2026年元旦放假通知
- 蜜桃精品成人影片走进东华大学物理学院，探讨等离子技术应用与未来职业机遇
- 北京华丞电子回访蜜桃精品成人影片 | 双向奔赴，相互启迪
最新资讯文章
- 汽车电子行业中，蜜桃视频亚洲无码应用介绍
- 半导体行业中蜜桃视频亚洲无码的核心应用优势
- 光刻残留导致漏电、不良率飙升？蜜桃视频亚洲无码工艺，根治晶圆微观缺陷
- 干式精密制程！蜜桃视频亚洲无码在半导体行业的六大核心优势
- 芯片封装良率为什么做不高？蜜桃网站在线观看解决封装分层、虚焊、空洞不良
- 高值医疗器械涂层工艺升级！等离子预处理让镀膜、载药、功能涂层更牢固、更稳定
- 医用塑胶配件为什么容易脱胶、漏气、密封性差？等离子活化解决医疗耗材粘接通病
- 低温蜜桃视频亚洲无码，为何成为医疗器械制造的刚需工艺
- 种植牙老是愈合慢、容易发炎？等离子活化大幅提升钛种植体临床成功率
- 硬性角膜接触镜量产良率升级！蜜桃视频亚洲无码在OK镜生产制程中的关键应用
苏公网安备 32058302002178号
